UTP kabel maken

UTP kabel maken

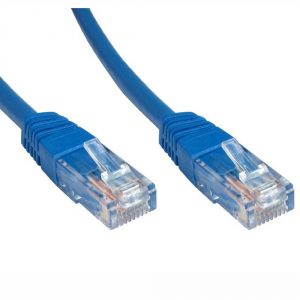

Hoe maak je zelf een UTP kabel? En wat heb je ervoor nodig? In dit artikel laten we zien hoe je het beste een netwerk kabel kan maken. Dit artikel “UTP kabel maken” laat u precies zien hoe makkelijk je zelf een netwerk kabel kan maken.

UTP betekend unshielded twisted pair (een niet afgeschermde netwerkkabel)

Wat heb je nodig bij het maken van een netwerk kabel?

– UTP kabel
– 2x UTP stekkers (RJ45 connectoren)
– RJ45 krimptang
– Striptang (stanleymes kan ook)

STAP 1: Kabel aansnijden

Verwijder +/- 5 cm de buitenmantel van de netwerkkabel met behulp van een striptang zodat de kleine aders zichtbaar zijn.

STAP 2: Aders in juiste volgorde leggen

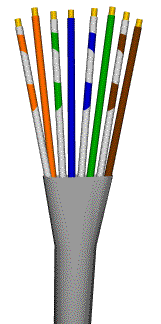

Zodra de buitenmantel verwijderd is, moet je de aders van elkaar los maken en vervolgens op de onderstaande volgorde rangschikken.

STAP 3: Aders op lengte knippen

Voordat je de kabel kunt bevestigen in de UTP stekker zal je de lengte moeten bepalen. Je moet ongeveer 1,5 cm aanhouden.

Probeer wel de volgorde te behouden zodat je na het knippen de aders gelijk in de UTP stekker kan plaatsen.

STAP 4: Kabel in UTP RJ45 brengen

Zodra de aders goed in de connector zitten en de juiste volgorde hebben, kun je de krimptang pakken om de connector met de kabel vast te persen.

Als de aders op lengte zijn dan hou je de kabel in je linkerhand en pak je met je rechterhand de UTP stekker. Zorg dat het lipje van de UTP stekker aan de onderkant zit.

STAP 5: Kabel goed aanbrengen in UTP stekker

Duw de kabel in de UTP stekker en zorg dat de aders volledig tot aan het eind zichtbaar zijn in de UTP connector. En zorg dat de mantel van de kabel ook een stukje in de stekker gaat.

STAP 6: Stekker vastknijpen met een krimptang

Zodra de aders goed in de connector zitten en de juiste volgorde hebben, kun je de krimptang pakken om de connector met de kabel vast te persen.

Plaats de connector met kabel in de tang en zorg ervoor dat er druk blijft op de kabel in de connector en knijp de krimptang goed aan.

STAP 7: Controleren kabel

Als de stekker aan de kabel geknepen is, kun je de volgorde van de kleuren controleren en zien of de aders tot het einde van de stekker lopen. Mocht dit niet het geval zijn dan moet je de stekker er af knippen en nogmaals deze stappen volgen met een nieuwe connector.

Hoe maak je een UTP crossed kabel?

Een UTP crossover of crosslink kabel kun je gebruiken om twee computers met beide een UTP netwerkkaart aan elkaar te koppelen zonder daarbij de hulp in te hoeven roepen van een hub, switch, o.i.d. Om dit voor elkaar te krijgen zit een crosslink kabel – de naam zegt het al – wel anders in elkaar dan een ‘gewone’ netwerk kabel.

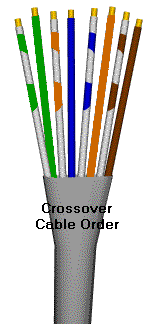

Hierboven is omschreven hoe een gewone netwerk kabel wordt gemaakt. Beide kanten van de kabel sluit je hetzelfde aan. Bij een crosslink kabel sluit je één kant anders aan dan bij een gewone netwerk kabel. De aders moeten in een andere volgorde, en wel in degene die hiernaast staat aangegeven:

Crossed UPT kabel aansluiten op een UTP stekker (connector)

Zorg er nu voor dat je de aders in de volgorde die hierboven staat, in de plug steekt zoals hiernaast is aangegeven
(dus de plug met de achterkant naar je toe, en ader 1 [de Oranje/Witte] het meest links)
